剪板機價格及高效率使得備受青睞 |
|

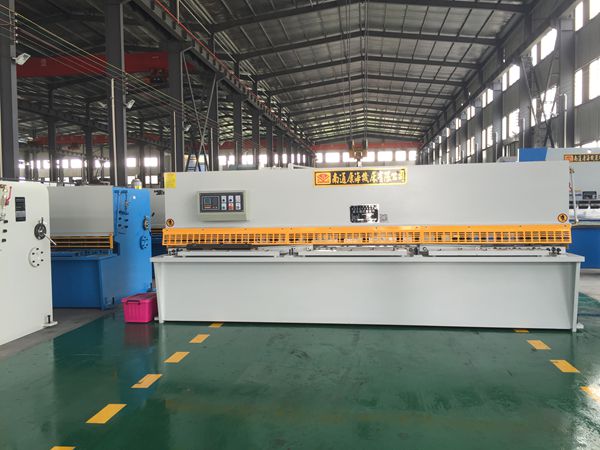

剪板機價格及高效率使得備受青睞,剪板機是采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業。產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。
剪板機，設計上用PCB 板在圓刀下滑移從而剪切PCB 板，這個重要的設計，可以確保機器設備在使用的過程中很好的延長使用壽命。但常常在使用PCB 剪板機過程中，在裁剪之前，PCB 板制造商的工程部以客戶要求和降低公司成本為參考點，會制作出各式各樣的PCB板，此時，需要來回使用刻度尺，量好尺寸，然后進行裁剪，PCB板需要來回搬運，這樣的工作效率就下降了，有可能會對PCB板造成損傷。
技術特征:
1.用于剪切PCB板的剪板機，包括水平支撐臺，所述水平支撐臺上設置透明平鋪層，所述透明平鋪層上沿著垂直于剪板機刀具的方向設有刻度，所述透明平鋪層上沿著垂直于剪板機刀具的方向設有四列以上的刻度，所述透明平鋪層采用塑料件，所述透明平鋪層之下設有白色的保護層，且設有刻度的透明平鋪層的一面是緊貼保護層的。
2.如權利要求1所述的用于剪切PCB板的剪板機，其特征在于，所述保護層為白色的硬質紙件。
3.如權利要求1或者2所述的用于剪切PCB板的剪板機，其特征在于，還包括保護桿，所述保護桿設置在剪板機刀具的前方且與水平支撐臺的距離大于PCB板的厚度。
4.如權利要求3所述的用于剪切PCB板的剪板機，其特征在于，所述保護桿的靠近水平支撐臺的部分設有等距的若干槽口。
剪板機的分類:
1、按剪刀的形狀分類
剪板機按剪刀的形狀分為直刀剪板機和圓盤刀剪板機。直刀剪板機按構造分為龍門剪板機和喉口剪板機。圓盤刀剪板機按構造分為圓盤剪板機、滾剪機、多圓盤剪板機和旋轉式修邊剪板機。
2、按刀架的運動軌跡分類剪板機按刀架的運動軌跡分為以下幾種:
(1)刀架沿著垂線運動，由于沒有前傾角，因此上刀片斷面必須加工成菱形，故只有兩個刃(四個刃的矩形刀片也可用，但剪切質量差)，這種刀架剪切的斷口與板面不成直角。
(2)刀架沿著前傾線(與垂線夾角為1°30′~2°)運動，上刀片斷面可加工成矩形，具有四個刀刃，剪切的斷口基本上與板面成直角。
(3)刀架沿著圓弧線擺動，剪切刀片斷面宜加工成菱形，故只有兩個刀刃，由于上刀片在剪切過程中略有前傾，因此剪切質量與刀架沿著前傾線運動的相仿。
(4)刀架沿圓弧線擺動，前傾角可達300，因此可以剪出焊接坡口
3、按傳動的方式分類
剪板機按傳動的方式分為:機械傳動剪板機和液壓傳動剪扳機。
剪板機的操作過程:
1、首先是接通電源，在控制面板上打開開關，再啟動油泵，這樣你就聽到油泵的轉動聲音了。(此時機器不動作)
2、行程調節，使用必須要注意調節行程，在折彎前一定要測試。它的上模下行至底部時必須保證有一個板厚的間隙。否則會對模具機器造成損壞。行程的調節也是有電動快速調整。
3、折彎槽口選擇，一般要選擇板厚的8倍寬度的槽口。如折彎4mm的板料，需選擇32左右的槽口。
4、后擋料調整一般都有電動快速調整和手動微調，方法同剪板機。
5、踩下腳踏開關開始折彎，數控折彎機模具與剪板機不同，可以隨時松開，松開腳便停下，在踩繼續下行。
剪板機價格及高效率使得備受青睞，剪板機的優勢隨處可見，了解更多資訊，歡迎關注我們哦！ |
|
|
| |
| |
|
